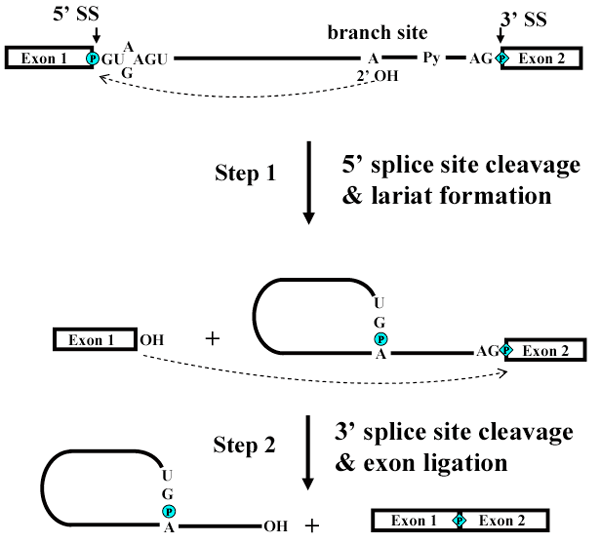

Figure 1. A two-step mechanism of pre-mRNA splicing
Biochemical mechanism of pre-mRNA splicing. Pre-mRNA splicing occurs via a two-step transesterification mechanism. The phosphodiester linkages are indicated by the letter p inside a circle or a diamond [27].
